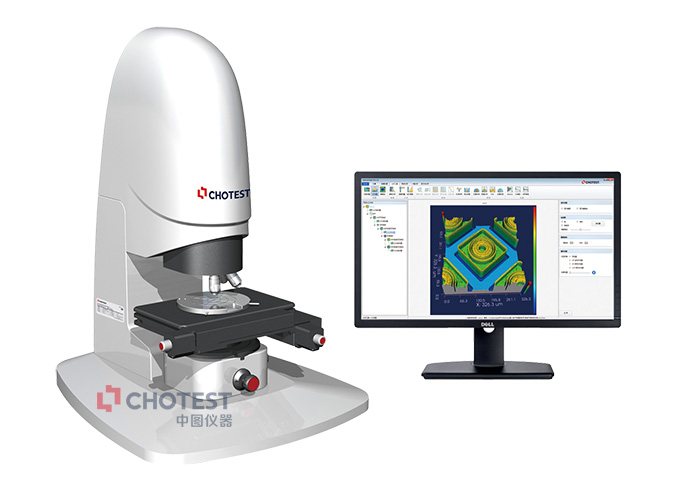

SuperView W3白光幹涉儀是一款用於對各種精密器件及材料表麵進行亞納米級測量的檢測儀器。它是以白光幹涉技術為原理、結合精密Z向掃描模塊、3D 建模算法等對器件表麵進行非接觸式掃描並建立表麵3D圖像,通過係統軟件對器件表麵3D圖像進行數據處理與分析,並獲取反映器件表麵質量的2D、3D參數,從而實現器件表麵形貌3D測量的光學檢測儀器。
SuperView W3白光幹涉儀可廣泛應用於半導體製造及封裝工藝檢測、3C電子玻璃屏及其精密配件、光學加工、微納材料及製造、汽車零部件、MEMS器件等超精密加工行業及航空航天、國防軍工、科研院所等領域中。可測各類從超光滑到粗糙、低反射率到高反射率的物體表麵,從納米到微米級別工件的粗糙度、平整度、微觀幾何輪廓、曲率等,提供依據ISO/ASME/EUR/GBT四大國內外標準共計300餘種2D、3D參數作為評價標準。
1)樣件測量能力:滿足從超光滑到粗糙、鏡麵到全透明或黑色材質等所有類型樣件表麵的測量;
2)自動測量功能:自動單區域測量功能、自動多區域測量功能、自動拚接測量功能;
3)編程測量功能:可預先配置數據處理和分析步驟,結合自動測量功能,實現一鍵測量;
4)數據處理功能:提供位置調整、去噪、濾波、提取四大模塊的數據處理功能;
5)數據分析功能:提供粗糙度分析、幾何輪廓分析、結構分析、頻率分析、功能分析等五大分析功能。
6)批量分析功能:可根據需求參數定製數據處理和分析模板,針對同類型參數實現一鍵批量分析;
1)同步支持6、8、12英寸三種規格的晶圓片測量,並可一鍵實現三種規格的真空吸盤的自動切換以適配不同尺寸晶圓;
2)具備研磨工藝後減薄片的粗糙度自動測量功能,能夠一鍵測量數十個小區域的粗糙度求取均值;
3)具備晶圓製造工藝中鍍膜台階高度的測量,覆蓋從1nm~1mm的測量範圍,實現高精度測量;
對各種產品、部件和材料表麵的平麵度、粗糙度、波紋度、麵形輪廓、表麵缺陷、磨損情況、腐蝕情況、孔隙間隙、台階高度、彎曲變形情況、加工情況等表麵形貌特征進行測量和分析。

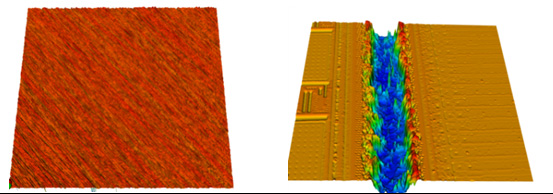

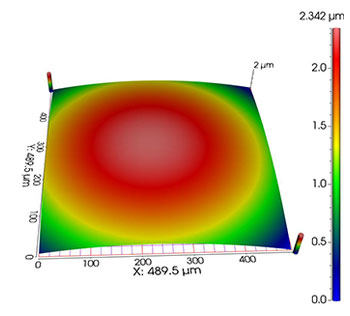

半導體製造(減薄粗糙度、鐳射槽道輪廓) | 光學元器件.曲率&輪廓尺寸&粗糙度 |
![]() | ![]() |

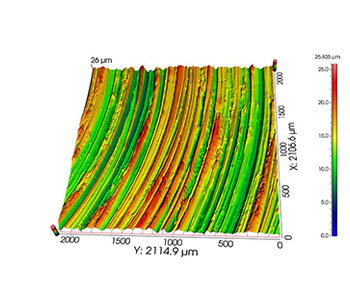

(超精密)加工.輪廓尺寸&角度 | 表麵工程(摩擦學).輪廓麵積&體積 |
![]() | ![]() |
3C電子(玻璃屏).粗糙度 | 標準塊.台階高&粗糙度 |
![]() | ![]() |
點擊表格內圖片或文字可查看詳細報告數據
光學玻璃鏡片樣品測試報告 | 金屬片表麵摩擦磨損樣品測試報告 |
石英砂樣品測試報告 | 手機配件樣品測試報告 |
超光滑凹麵樣品測試報告 | 薄膜粗糙度測試報告 |
微光學器件樣品測試報告 | 微納結構樣品測試報告 |
微透鏡陣列樣品測試報告 |
