CDM-203倒置金相顯微鏡
基本介紹： CDM-203型倒置金相顯微鏡，具有明場、偏光（選配）觀察方式，視野範圍大，分辨率高。 24小時谘詢熱線：
概述
CDM-203型倒置金相顯微鏡，具有明場、偏光（選配）觀察方式，視野範圍大，分辨率高。科勒照明係統，光源采用30W鹵素燈或5W長壽命LED燈；電氣采用DC6V低電壓輸入設計使用安全可靠。外形符合人機工程學設計，美觀大方，操作簡便、舒適。該機型可選配數碼工業相機、金相評級軟件，及其他附件，適應多種情況觀察使用。

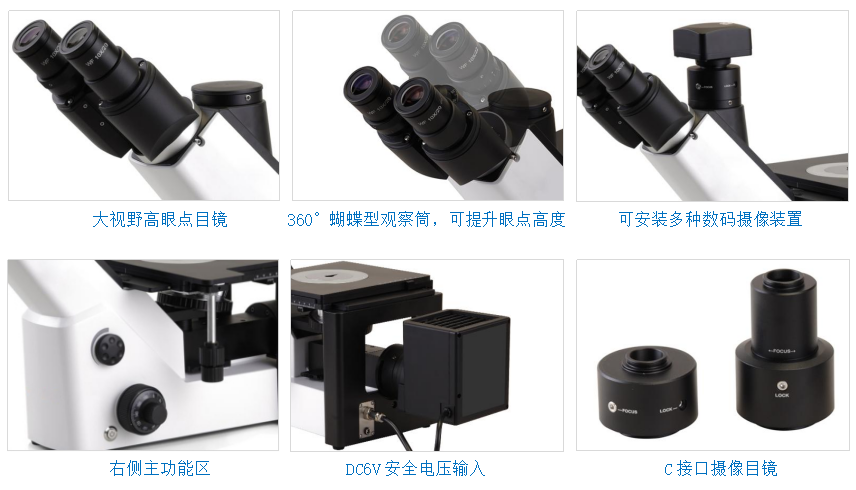

主要功能
● 采用無限遠光學係統設計，平場消色差金相物鏡，大視野、高眼點，分辨率高、成像質量清晰；
● 科勒照明係統，視場背景均勻舒適；
● 照明光源使用6V30W鹵素燈或5W長壽命LED，電氣采用安全DC6V低壓輸入；
● 外形設計美觀，符合人機工程學原理，低手位操作、右手主功能區；
● 雙目觀察筒可360°翻轉調整，以適應不同身高需求，操作簡便、不易疲勞；
● 可選配數碼攝像裝置（工業相機)、金相評級軟件，亦可升級更多其他附件，以適應更多工況條件使用；
● 適用場合:工廠檢測檢驗、實驗室研究、教學實驗教室等；
● 應用範圍:金屬、礦產、陶瓷、電子等。
技術數據
型號 | CDM-203 |
光學係統 | Lioses無限遠色差校正光學係統 |
放大倍數範圍 | 40×～1000× |
目鏡 | 10X大視野、高眼點平場目鏡，視場數Φ20（單位：mm） |
物鏡 | 無限遠平場消色差金相物鏡：4×/10×/20×/40× |
觀察筒 | 三目觀察筒，45°傾斜，瞳距調節48-76mm；70%觀察，同時30%攝影 |
物鏡轉換器 | 五孔轉換器 |
粗微調焦裝置 | 粗微同軸調焦，粗調行程12mm，微調每圈0.2mm，格值2µm，粗調帶鬆緊調節 |
載物台 | 三層機械移動載物台，麵積210×180mm，移動範圍50×50mm，遊標刻度0.1mm |
光源電氣 | 6V/30W鹵素燈，主機安全低壓直流輸入：6V5A，適配器寬電壓輸入：100V～240V |
照明裝置 | 反射科勒照明光學係統（可配置藍、綠、黃、灰濾色片和磨砂玻璃片） |
偏光裝置(選) | 起偏器，檢偏器 |
攝像接口 | 1×/0.75×/0.5×C-Mount接口 |
數碼攝像裝置 | 可配置通用C接口數碼攝像裝置及軟件係統 |
數碼照相裝置 | 可配置CANON、NIKON、OLYMPUS等多種數碼相機 |
金相分析係統 | 金相分析評級軟件 |
CDM-203倒置金相顯微鏡標準配置
名稱 | CDM-203 |
主機（6V30W) | ● |
轉軸目鏡觀察筒 | ● |
WF10×/20mm 10×大視野高眼點目鏡 | ●● |
WF10×/20mm 10×大視野高眼點可調視度分劃目鏡 | ○選配 |
5孔小傾角轉換器 | ● |
無限遠平場金相物鏡4× NA=0.10 WD=19.37 | ● |
無限遠平場金相物鏡10× NA=0.25 WD=15.86 | ● |
無限遠平場金相物鏡20× NA=0.4 WD=1.04 | ● |
無限遠平場金相物鏡40× NA=0.65 WD=0.67 | ● |
機械平台：210mm×180mm，行程50mm×50mm | ● |
φ110mm水滴載物片 | ● |
倒置金相照明裝置 | ● |
6V 30W燈箱 | ● |
6V 30W鹵鎢燈 | ●● |
φ34濾色片座 | ● |
φ34藍色濾片 | ● |
3C認證電源適配器（含電源線） | ● |
防塵罩(中性） | ● |
LM說明書 | ● |
內六角扳手1.5 | ● |
內六角扳手2.5 | ● |
內六角扳手3 | ● |
包裝紙箱 | ● |
泡沫包裝 | ● |

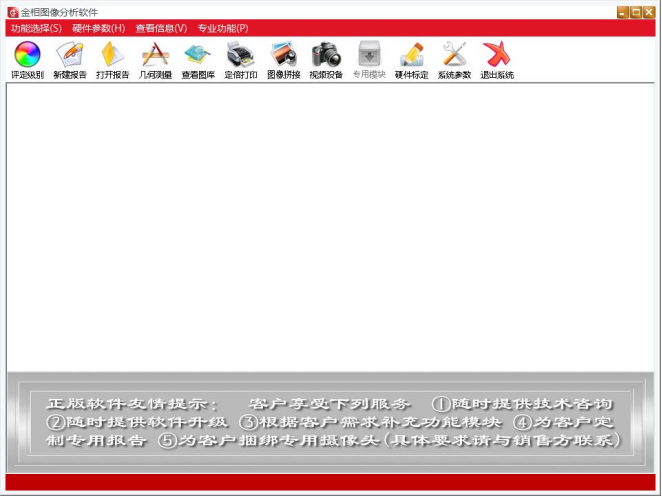

定量金相圖像分析計算機操作係統 (金相分析評級軟件) 簡介
一、金相分析軟件介紹
金相分析軟件更新到現有金相組織模塊470個，覆蓋了現有的所有金相檢驗.詳見金相模塊目錄。
金相圖像分析係統配置的“定量金相圖像分析計算機操作係統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今先進的圖像
分析技術，為金相顯微鏡和智能分析技術的結合，係統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。係統全部中文界麵，簡潔明了和操作方便，經過簡單培訓或對照使用說明書，就可自如操作。並為學習金相常識和普及操作提供了快捷方法。
二、主要功能：
● 圖像編輯軟件：圖像采集，圖像存儲等十多種功能；
● 圖像軟件：影像增強，圖像疊加等十多種功能；
● 圖像測量軟件：周長、麵積、百分含量等幾十種測量功能；
● 輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。
專用金相軟件包：
● 晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；
● 非金屬夾雜物測量、評級（其中包括硫化物、氧化物、矽酸鹽等）；
● 珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；
● 脫碳層、滲碳層測量，表麵塗層厚度測量；
● 焊縫熔深度測量
● 鐵素體、奧氏體型不鏽鋼中相-麵積測量；
● 高矽鋁合金初晶矽與共晶矽分析；
● 鈦合金材料分析……等；
● 包含進行比對的近470種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；
● 鑒於新材料和進口牌號材料的不斷增加，對於軟件中尚未錄入的材料及評定標準，可以度身定製和錄入。

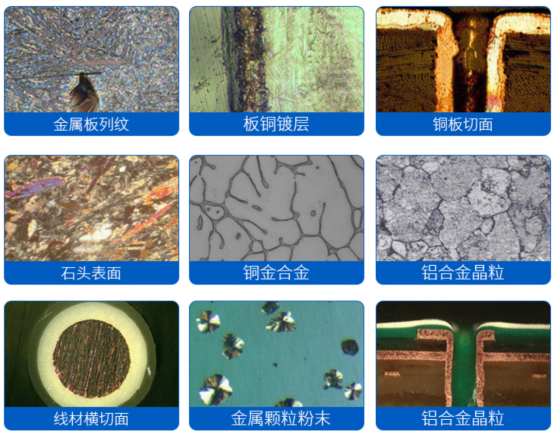

示例圖譜：(軟件中包含含500多種常用金屬材料的金相圖譜，也可根據用戶需求增加相應的金相圖譜)
|
|
|
|
|
G18Cr4V淬火後晶粒度 | 貝氏體含量測定 | 低碳變形鋼珠光體組織 | 灰鑄鐵金相-珠光體 | 灰鑄鐵金相-石墨分布 |
|
|
|
|
|
鑄造碳鋼金相-顯微組織 | 鑄造鋁矽合金磷變質 | 灰鑄鐵過冷石墨含量 | 鑄造鋁矽合金過燒 | 碳鋼石墨化評級 |
|
|
|
|
|
平均晶粒度測定 | 滲氮層深度測定疏鬆檢驗 | 馬氏體針葉長度評級 | 石墨球化率評級 | 工具鋼大塊碳化物評級 |
三、係統組成：
整個軟件係統由如下部分組成：
⒈ 軟件程序（光盤）；
⒉ 加密狗：USB型+動態碼驗證；
⒊ 文字資料：《使用說明書》（在光盤上）；
4. CCD攝像裝置（高清500萬工業相機）
5. 測微標尺。
6.
四、硬件運行環境： WINDOWS XP、WIN7 32/64、WIN8係統
⒈電腦推薦配置：
⑴CPU：奔騰4型，主頻2.8G以上；
⑵內存：1G及以上（ 否則安裝時會出錯）；
⑶硬盤：C盤可用空間2G以上，軟件（推薦）安裝在C盤；
⑷顯示卡：可提供3D加速的AGP顯示卡、可達到真彩色；
⒉CCD攝像頭或者數碼相機：
分辨率達到450線及以上的CCD攝像頭以及數碼相機均（jun1）可
